| 型???????號?? | YDD-350 |
| 參???????數?? |
詳細可以參數表 |
一 技術參數：
型號 | YDD-350 |
托盤底部液氮量(L) | 55 |
樣本儲存空間容積(L) | 262 |
罐體幾何容積(L) | 377 |
罐體有效容積(L) | 350 |
罐體口徑 | 326 |
內部有效高度 | 600 |
罐體總高 | 1326 |
罐體空重 | 219 |
罐體操作高度 | 1263 |
滿載總重量(KG) | 502 |
門寬要求≥mm | 895 |
日蒸發率% | 1.55 |
電源電壓 | 220VAC、24VDC |
0.5ml凍存管最大存儲數量 | |
0.5ml標準凍存管數量 | 16900 |
5×5 0.5ml方提桶數量 | 4 |
10×10 0.5ml方提桶數量 | 12 |
5×5盒子數量 | 52 |
10×10盒子數量 | 156 |
0.5ml方提桶層數 | 13 |
5×5 0.5ml凍存盒尺寸 | 76*76*40 |
10×10 0.5ml凍存盒尺寸 | 134*134*40 |
5×5 0.5ml凍存架尺寸 | 82*84*42 |
10×10 0.5ml凍存架尺寸 | 142*144*42 |
2ml內旋式凍存管最大存儲數量 | |
1.2、1.8、2ml內旋式凍存管數量 | 13000 |
5×5方提桶數量 | 4 |
10×10方提桶數量 | 12 |
5×5盒子數量 | 40 |
10×10盒子數量 | 120 |
方提桶層數 | 10 |
5×5 2ml凍存盒尺寸 | 76*76*54 |
10×10 2ml凍存盒尺寸 | 134*134*54 |
5×5 2ml凍存架尺寸 | 82*84*56 |
10×10 2ml凍存架尺寸 | 142*144*56 |
2ml小樣凍存盒最大存儲數量 | |
2ml外旋式凍存管數量 | 5760 |
小樣凍存架數量 | 80 |
小樣凍存盒數量 | 720 |
小樣凍存架層數 | 9 |
凍存盒尺寸 | 161*58*18 |
凍存架尺寸 | 163*62*23 |
5ml矮胖型凍存管最大存儲數量 | |
5ml凍存管（矮胖型）數量 | 3744 |
3×3 5ml方提桶數量 | 4 |
6×6 5ml方提桶數量 | 12 |
3×3凍存盒數量 | 32 |
6×6凍存盒數量 | 96 |
5ml方提桶層數 | 8 |
3×3 5ml凍存盒尺寸 | 76*76*67 |
6×6 5ml凍存盒尺寸 | 134*134*67 |
3×3 5ml凍存架尺寸 | 82*84*70 |
6×6 5ml凍存架尺寸 | 142*144*70 |
5ml細長型凍存管最大存儲數量 | |
5ml凍存管（細長型）數量 | 5360 |
5×5 5ml方提桶數量 | 4 |
9×9 5ml方提桶數量 | 12 |
5×5凍存盒數量 | 20 |
9×9凍存盒數量 | 60 |
5ml方提桶層數 | 5 |
5×5 5ml凍存盒尺寸 | 76*76*100 |
9×9 5ml凍存盒尺寸 | 134*134*100 |
5×5 5ml凍存架尺寸 | 82*84*102 |
9×9 5ml凍存架尺寸 | 142*144*102 |
麥管最大存儲數量 | |
0.5ml細管（麥管）數量 | 111312 |
0.25ml細管（麥管）數量 | 254592 |
?76圓提筒數量 | 52 |
?63圓提筒數量 | 8 |
?38圓提筒數量 | 28 |
圓提筒層數 | 4 |
層高 | 135 |
二 產品特性：
① 可兼容氣相和液相儲存模式；
② 多種容量可供選擇，最大程度滿足您的儲存需求；
③ 單位占地面積上存儲更多樣本，降低存儲成本；
④ 出色的溫度均勻性及穩定性；
⑤ 卓越的開蓋后溫度穩定性；
⑥ 先進的溫度、液位監控及報警系統，可聯網遠程監控；
⑦ 自動補給液氮系統，安全省力；
⑧ 微處理控制系統可永久保存運行數據；
⑨ 一鍵除霧功能，方便查找及取放樣品；
⑩ 多項人性化設計，操作舒適；
? 可鎖定罐蓋，充分保證樣品安全；
? 標配一體式折疊臺階和輔助工作臺；
? 產品符合CE質量認證；
三 液氮罐的智能化控制
(1)智能化的控制
自動、手動啟動/停止補充液氮功能
補液電磁閥控制保護功能
安全補液功能
(2)高精度的數據采集 高精度采集溫度、液位高度、電池電量液氮蒸發損失率等數據。
(3)完善的報警功能：19種故障報警，報警方式采用屏幕閃爍顯示+聲光報警短信報警同時
激發。

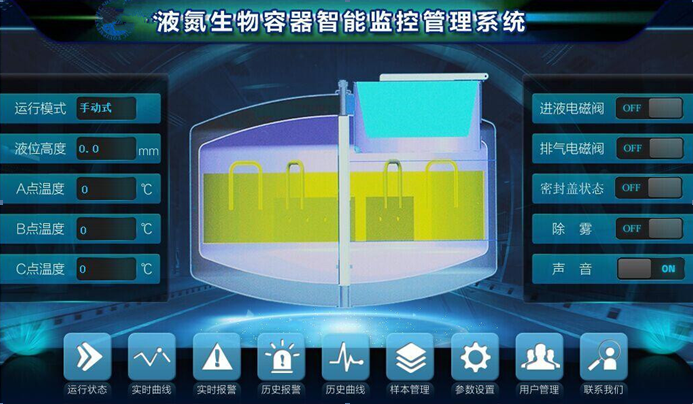

(4)方便的操作顯示
10寸高分辨率液晶屏觸摸屏顯示操作。
具備留言薄功能，能提示接班者查看上一班人員留言提示等;
(5)通信功能
標準的MODBUS協議。
提供1路獨立RS-485接口和以太網接口。
配備監控中心計算機軟件，實現集中監控所有生物容器。
(6)特殊功能
一鍵除霧功能。自動補液時，若監測到管路溫度高于閥值自動打開放氣電磁閥釋放熱氣。

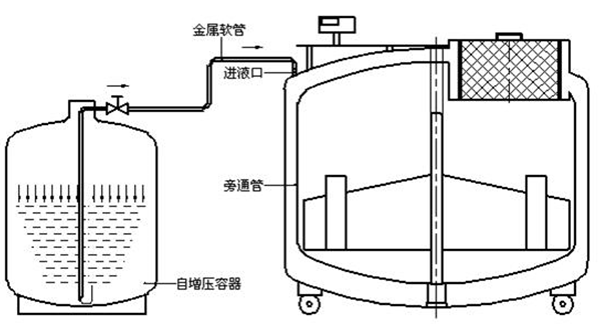

四 液氮供應系統——液氮補給罐
液氮補給罐是利用管內少量液氮?dú)饣a(chǎn)生壓力，使容器能自動排放液氮，從而為其他容器進行液氮的補充。外殼采用304奧體低溫專用不銹鋼制作，兩路多級安全系統，確保產品使用安全可靠，閥門借口布局合理，操作安全方便。
補給罐與液氮儲存罐之間采用法蘭真空軟管柔性連接.
補 給 罐
型號 | 參數（幾何容積L） |
YDZ-200 | 200 |

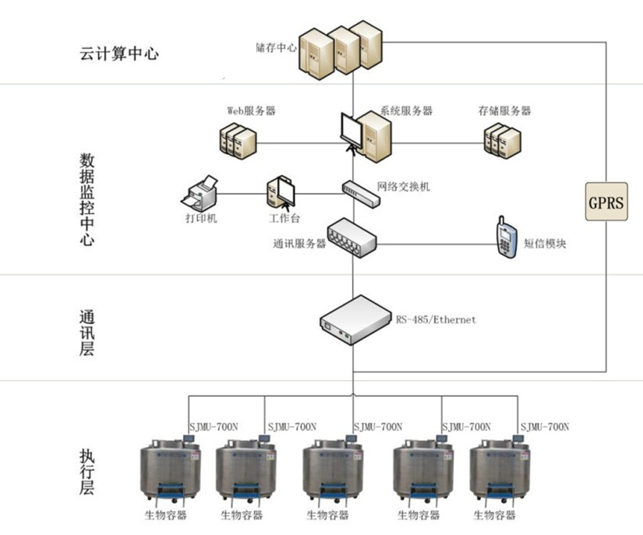

五、數據管理系統
數據管理系統主要特點：
(1)核心關鍵數據保存不低于25年。
(2)可方便接入其它類型數據監控系統。
(3)多重?cái)?shù)據安全保護系統。
1、硬件：監控中心硬件由監控工作站、系統服務器、存儲服務器、WEB服務器、路由器、打印機、在線式UPS、語音報警系統、短信報警系統、大屏幕液晶電視墻或電腦(可選)等組成。
2、軟件：系統軟件由三大模塊組成：
1、液氮罐監控：實時采集低位、高位溫度，檢測液位高度;根據液位值和溫度值自動開關進液電磁閥;發送報警信息。
3、安全監控。配電監控：實時監控整個生物樣本庫液氮存儲區域的供用電狀況，確保任何電力故障在第一時間告知并做相應處理，確保對液氮罐自動化補液和故障報警。
